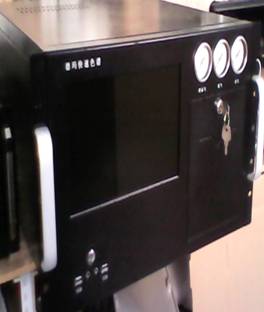

CP2010氢焰色谱仪用于石油钻井勘探领域中天然气的实时测量。其特点是对石油天然气C1-C5组份提供30秒的快速分析模式。仪器面板简洁，分析单元气路部分有VMS注射口、空气压力表和载气压力表、样品气压力表；测控部分有触摸液晶显示屏、电脑，信号采集盒，温度控制盒，电源开关。采用大屏幕TFT液晶显示，可显示分析状态、控制过程、FID运行和色谱数据处理过程、定性定量过程、分析结果和色谱图等诸多信息。
 一、DML色谱仪的特点
（1）同时显示各路控温参数及载气流量或检测器参数，各种数据一目了然。
（2）集成嵌入式触摸屏计算机系统。大屏幕液晶中文显示。
（3）输出方式多，可应用于各种综合录井仪上。
（4）先进的气路流程，仪器一次进样，双检测器同时检查组份和全烃，。
（5）分析周期30秒，分离效果更好，灵敏度更高。
（6）专用色谱工作站和色谱数据处理器。
（7）结构采用模块化设计，方便使用维护。
二、DML色谱仪的主要技术指标
快速色谱仪器技术数据 |
氢气压力（MP） |
0.3 |
柱箱温度（℃） |
80-120 |
空气压力（MP） |
0.25 |
分析周期（S） |
30 |
柱头压力（MP） |
0.19 |
保留时间（S） |
5.5 |
样气压力（MP） |
0.04 |
分离度 （ K） |
≥0.9 |
样气流量（ml/分） |
＞600 |
极化电压（DC V） |
180 |
定量管（ml） |
0.5 |
放大系数 |
1013 |
三、DML快速色谱仪简介

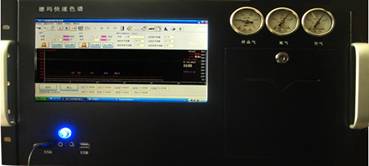

快速氢火焰色谱仪用于石油钻井勘探领域中天然气的实时测量。它可以在线取得泥浆脱气器脱出的天然气样品，在色谱柱中分离、在检测器中得到化合物的定性定量数据。其特点是对石油天然气C1-C5组份提供30秒的快速分析模式。仪器面板简洁，分析单元气路部分有VMS注射口、空气压力表和载气压力表、样品气压力表；测控部分仅有液晶显示屏、电源开关。所有对话都通过触摸键盘/显示进行，采用大屏幕TFT液晶显示，可显示分析状态、控制过程、FID运行和色谱数据处理过程、定性定量过程、分析结果和色谱图等诸多信息。

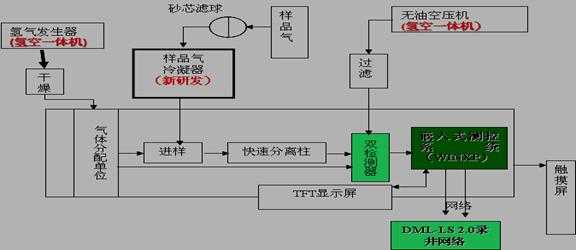

DML快速色谱结构示意图
四、色谱工作站
（1）WINDOWS标准软件开发模式，图形化界面，简单易用
（2）自动完成FID信号采集，分析，积分和存储
（3）国际通用WITS标准数据传输，方便快捷
（4）标定简单，易于用户快速上手
（5）最小可检测5ppm浓度气体，灵敏度更高

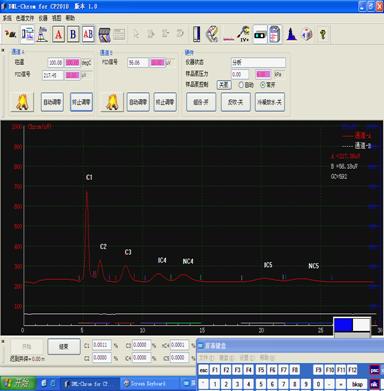

色谱工作站界面：
（1）CP2013A型与录井软件可选择网络或232连接方式。
（2）灵活的标定，可以支持多达五点的标定，算法可自由选择。
（3）实时分析曲线显示，实时的积分结果计算。
（4）色谱数据文件存档，便于将来分析研究。
（5）分析结果实时输出，提供钻录井行业统一数据接口。TCP/IP-WITS实现了快速色谱工作站和录井主采集软件的通信。
