BoXin-MWD深度系统可以以较经济的方式取得准确的井深，钻时等信息，并实时传输到MWD、LWD软件系统中，进而取代昂贵的进口MWD深度系统，实现这一系统的国产化目标。
系统结构

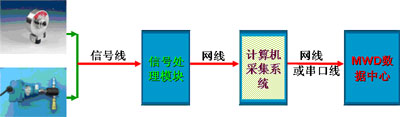

BoXin-MWD深度系统由三部分组成：传感器、信号处理单元和计算机采集传输软件。系统结构示意如下。
软件系统

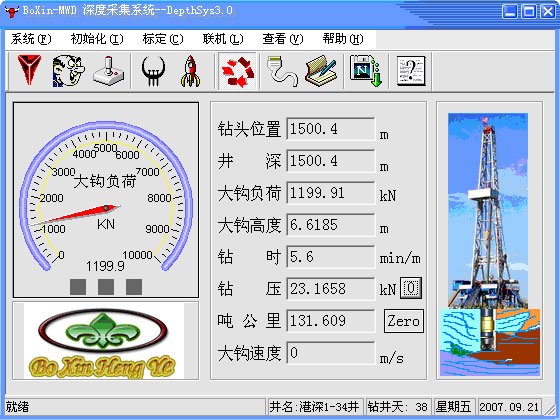

软件系统是BoXin-MWD深度系统的核心，它负责电信号的采集，计算，逻辑判断，以及与MWD系统的通信工作。BoXin-MWD深度系统软件主界面如下图。

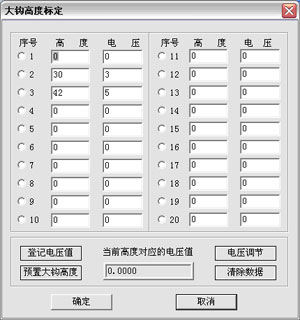

BoXin-MWD深度系统软件的大钩高度的采集按照哈里伯顿SDL9000综合录井仪的工作原理设计和实现，具有采集精度高，采集准备的特点。
该深度系统可以通过两种方式与MWD地面系统进行通信，一种是通过网络，一种是通过串口，采取何种方式视MWD的不同而不同。
应用效果
通过使用BoXin-MWD深度系统，节省了大量的外汇，同时软硬件的维护和升级费用也大大降低。
该系统操作简单，提供数据准备无误，完全可以取代进口MWD深度系统。
该系统已在加拿大DataLog综合录井仪上使用，为之提供深度数据。同时该系统也为GE等MWD、LWD提供深度数据。
