为提高录井仿真培训系统的响应速度以及对录井现场的模拟程度，由北京博新恒业科技有限公司开发的录井仿真控制软件作为系统的软、硬件平台，在此基础上完成了系统控制与人机界面的开发设计。从控制系统的构成、硬件配置以及多主机之间的数据传输策略等方面进行了详细的分析并以软硬件为基础提出了具体的解决方案。现场运结果表明控制系统的应用提高了录井仿真培训的真实感。


录井仿真控制系统的主要特点:

　　本软件应用网络数据采集系统完成录井仿真模拟器的设计，结构简单、控制程序建立方便、系统响应速度快、人机界面符合录机参数仪表面板、可提高录井仿真培训的真实感。 该系统可与录井公司提供的模拟硬无缝结合，通过系统功能项的设置，能方便直观的查看模拟钻井现场，提高系统的实时性能。

录井仿真控制系统的结构：

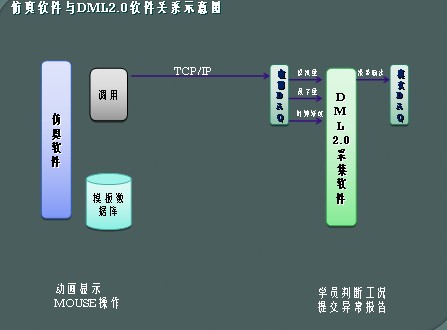

　录井仿真系统架构由仿真系统、真实采集系统、DAQ采集板和仿真硬件四大部分组成。

仿真部分：主要负责实现对各种不同工况和异常现象对应数据的电信号模拟，并通过总线方式将电信号传送到综合录井仪信号采集系统。

综合录井仪：主要负责采集仿真软件系统传送过来的电信号，从而在综合录井仪上实现各种不同工况和异常现象的数据再现。

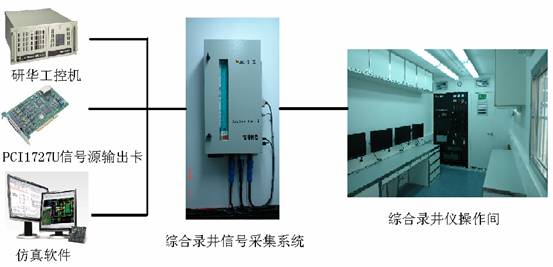

　　　　　　仿真系统实物框图

录井仿真系统的功能：

　　　　　　　　　系统界面

　　1.模板数据编辑与处理；

　　2.手动控制（仿真控制）

　　3.模板数据加载与运行

　　4.动态脚本控制。

• 至少支持32道模拟信号和8道数字信号。

• 支持通道再配置和通道标定。

• 支持.xls 、.xlsx和.txt格式的数据导入/导出功能。

• 支持数值仿真。

• 支持电信号仿真。

• 支持仿真数据编辑功能，支持数据插入、删除、修改、粘贴等功能。

• 软件中预设各种工况及异常数据模板。（如井漏、井涌、卡钻、断钻具、掉牙轮等数据模版）

• 支持仿真数据查看、曲线显示和文本显示。

• 支持仿真数据打印。

• 支持WITS、TCP/IP输出/输入功能。

• 支持全屏显示

　　录井仿真培训系统是一套基于计算机技术、网络技术以及多媒体技术，对石油录井及井控过程进行模拟的仿真培训系统能够实现对正常录井、井漏、井涌、卡钻、井壁垮塌、掉水眼、刺钻具等钻井事故的模拟演示。系统启动后，教师启动计算机上的仿真程序，设定好仿真井的参数后,学员便可通过硬件设备平台操作查看来进行模拟录井培训。数据采集主机不断采集各设备的操作参数，经过计算机模型仿真软件处理后，立即通过辅机调用相应的模拟硬件在视景系统中观看相应的场景，如同亲临钻井现场。
