一.改造原则
1.改造后的录井仪使用原Datalog的快速色谱系统。
2.改造后的录井仪预留作为综合录井仪的接口单元。
3.深度系统使用绞车传感器。
4.采集软件和后台软件满足现场应用,且稳定可靠。
二.仪器房内布局
在老仪器房内进行布局处置。
仪器布局要求整齐有序,便于安装,布线合理。仪器房内部布局如下。
前面板如下图所示。

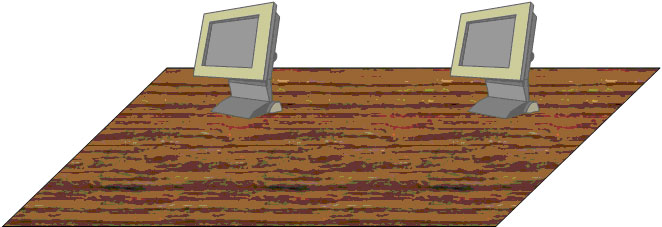

桌面布局如下图所示。放置两台17寸液晶显示器。

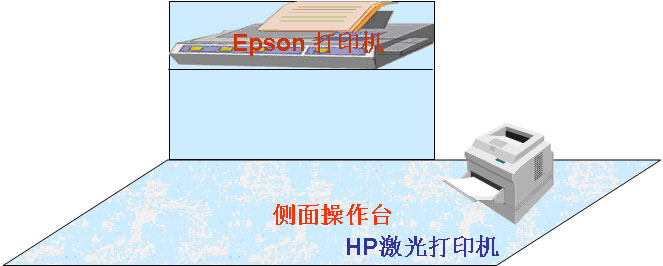

左侧面操作台布局如下图所示。放置两台打印机,EPSON
1520打印机上架,HP激光打印机放置在操作台面上。
三.信号处理单元
信号处理单元特点:
1.电路模块化,电路简单易于维修;
2.采用隔离栅技术,抗雷击及保护系统免受环境干扰和破坏,同时可兼容不同类型的传感器;
3.模拟类型的传感器一律采用电流型两线制输出模式,抗干扰能力强接线简单,便于维护和检修;
4.传感器信号通道可根据用户需要任意扩展;
信号处理单元主要配置:
1.线性电源2块;
2.隔离栅18组;
3.4520研华亚当模块1块;
4.4080研华亚当模块2块;(数字量数据采集)
5.P+F绞车模块1块;
6.A/D绞车模块1块;
7.接线端子板1块;
四.气体单元及色谱分析
气体单元主要负责样品气的抽取,样品气的干燥,压力和流量调节,以及放空的处理。
原Datalog
的快速反应色谱在改造后的系统中得到使用。使用硬件加软件的方式对CP2002色谱分析信号台进行采集,分析和报告输出。结构示意图如下。
五.软件系统
采集系统的深度系统采用模拟信号刻度标定法,采集精度高系统误差小;软件操作简单方便;软件基于网络技术开发,使采集系统与后台应用系统功能相互兼容。
可以实时准确采集色谱CP2002分析数据,并进行深度归位。
采集系统与后台软件系统采用与综合录井仪相一致的软件,不存在功能限制,可以随时进行气测仪向综合录井仪的转变。
