北京博新恒业科技有限公司

钻井液位智能监控仪

石油钻井工程智能监测、风险防控与数据管理核心设备

智能监测 · 精准预警 · 数据管理

智能监测系统

实时追踪液面波动曲线，解析泥浆体积、流速等关键参数，具备早期溢漏监测、池体积实时监测、工况自动识别等功能。

多级响应机制

基于自定义异常阈值实现多级响应，触发动态警示标识、主动弹窗报警和声光提示，确保操作人员快速介入。

全流程数据管理

集成自动坐岗记录归档功能，一键生成行业规范监测报表，支持实时查看与历史数据回溯，实现全生命周期管理。

钻井液位智能监控系统深度融合多源数据接入能力与高兼容性硬件接口，支持个性化罐体参数配置，精准适配不同容积、形态及工艺要求的罐体监测场景。

核心功能体系

早期溢漏监测

实时监测液面变化，提前预警潜在风险

池体积实时监测

精确计算循环罐每个单池体积

起下钻柱数识别

自动识别并记录钻柱操作数据

工况自动识别

智能分析当前作业状态并记录

电子坐岗记录

自动生成符合行业规范的记录

井漏溢流预警

多级预警机制保障作业安全

数据可视化

直观展示液面动态与设备状态

远程监控管理

支持远程数据访问与设备控制

模块化系统架构

硬件系统组成

  • 液面坐岗监视一体机(含软硬件)
  • 数据采集及显示单元(传感器/显示屏/电池盒)
  • 数据聚集设备(井场数据处理器)
  • 手持终端设备
  • 自动声光报警器
  • 防爆无线网桥

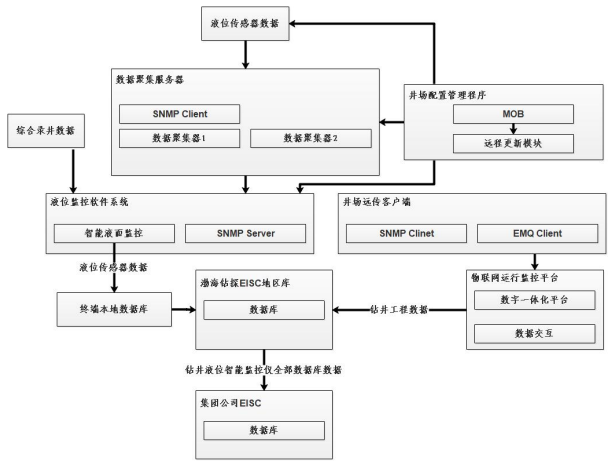

钻井液位智能监控仪数据流程图
物联网平台远程管理界面

软件系统特性

  • 兼容Win7/Win10/Win11(32/64位)
  • 基于Access数据库，需Office 2010+
  • 实时监测与历史数据曲线回放
  • 设备运行状态监控与系统自检
  • 远程自动更新功能
  • 自动坐岗记录与报表输出

工业级技术参数

液面坐岗监视一体机

处理器

英特尔 i7-1355U 10核 12线程睿频 5.0G

内存规格

32GB DDR4

存储容量

500GB SSD固态硬盘

显示规格

21.5寸多点触摸屏，1080P分辨率，900nit亮度

防爆等级

Ex db ib IIB+H2 T4 Gb

防护等级

IP65防尘防水

工作温度

-20°C ~ 60°C宽温运行

备电时间

内置UPS，常温下≥30分钟

数据采集单元

拉线位移传感器

量程0-3m，精度≥2mm，防爆等级ExibIICT6Gb，IP65防护

超声波液位传感器

测量范围0.3~3m，精度≥2mm，防爆等级ExibIICT4Gb，IP65防护

单罐显示屏

4位工业级高亮翠绿1寸LED，220mcd亮度，-30~70°C工作温度

网络与通信

无线通信

支持4G/5G/WiFi/蓝牙多模通信

数据传输

毫秒级数据回传，支持EISC底层架构

协议支持

Modbus/TCP、OPC UA等工业协议

安全与认证

防爆认证

  • GB/T 3836.1-2021 爆炸性环境通用要求
  • GB/T 3836.2-2021 隔爆外壳"d"保护
  • GB/T 3836.4-2021 本质安全型"i"保护

其他认证

  • GB/T 4208-2017 IP65防护等级
  • SY/T 6739-2021 石油钻井参数监测标准
  • GB/T 9813.1-2016 计算机通用规范

智能软件界面

应用软件主界面

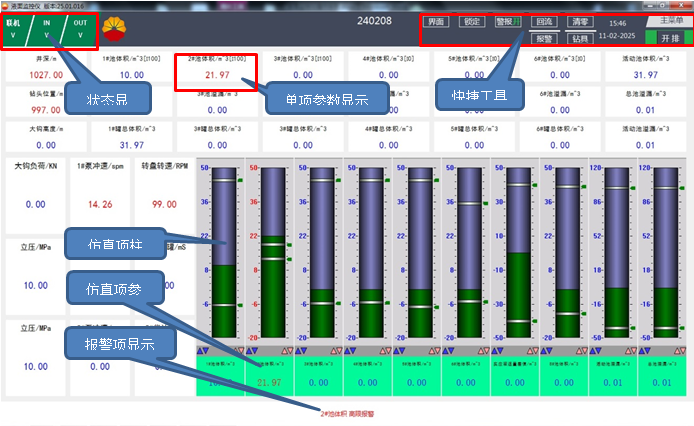

实时监测主界面

直观展示循环罐体积、进出口流量等关键参数

系统自动报警界面

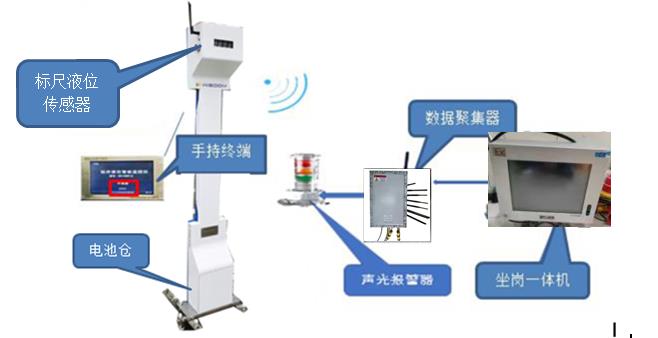

硬件功能架构

各部分在井场环境中协同作业，实现对循环罐液面的精准监测

软件核心功能

实时数据可视化

动态展示液面变化趋势与设备状态

历史数据回溯

支持任意时段数据查询与曲线回放

参数自定义配置

灵活设置报警阈值与监测参数

自动报表生成

一键导出符合行业规范的监测报表

远程监控管理

支持多终端远程访问与控制

系统自动更新

远程推送软件更新与功能升级

核心竞争优势

工业级可靠性

核心组件寿命超10年，防爆等级Ex db ib IIB+H2 T4 Gb，IP65防护，适应-20°C~60°C极端环境，确保在恶劣工况下的稳定运行。

智能分析引擎

基于AI算法实时解析泥浆参数，多级响应机制提高预警准确性，动态追踪液面波动曲线，实现早期溢漏风险识别。

云端协同能力

遵循EISC架构标准，实现数据毫秒级回传与跨平台整合，支持远程诊断与OTA升级，降低运维成本。

定制化解决方案

根据您的具体需求提供个性化配置方案，满足不同井场环境和监测要求。

获取方案

标准与认证

国家标准

  • GB/T 3836.1-2021 爆炸性环境设备通用要求
  • GB/T 4208-2017 外壳防护等级(IP代码)
  • GB/T 9813.1-2016 计算机通用规范
  • GB/T 7665-2005 传感器通用术语

行业标准

  • SY/T 5231-2010 石油工业计算机信息系统安全管理规范
  • SY/T 6739-2021 石油钻井参数监测仪通用技术条件
  • GB/T 43860.1220-2024 触摸和交互显示测试方法

注：以上标准均执行最新版本要求，产品持续跟踪标准更新并保持合规性。
